Подпорная стенка на участке: расчёт, водоотвод и контроль строительства

Подпорная стенка формирует резкую границу рельефа там, где свободный откос не помещается. На конструкцию одновременно действуют грунт, вода, нагрузка сверху и основание, поэтому копировать соседнее решение небезопасно.

Сначала проектировщик получает съёмку, данные о грунте и воде и план будущего благоустройства. Затем выбирает конструктивную систему, основание, дренирование, узлы деформационных швов и примыканий. Декоративная облицовка обсуждается после того, как понятна несущая работа. Статья помогает заказчику проверить этот процесс без попытки самостоятельно назначить расчётные параметры. В составе проекта подпорной стены фиксируют расчётное решение, рабочие узлы и требования, по которым монтажная бригада сможет выполнить конструкцию.

Какие исходные данные нужны проектировщику

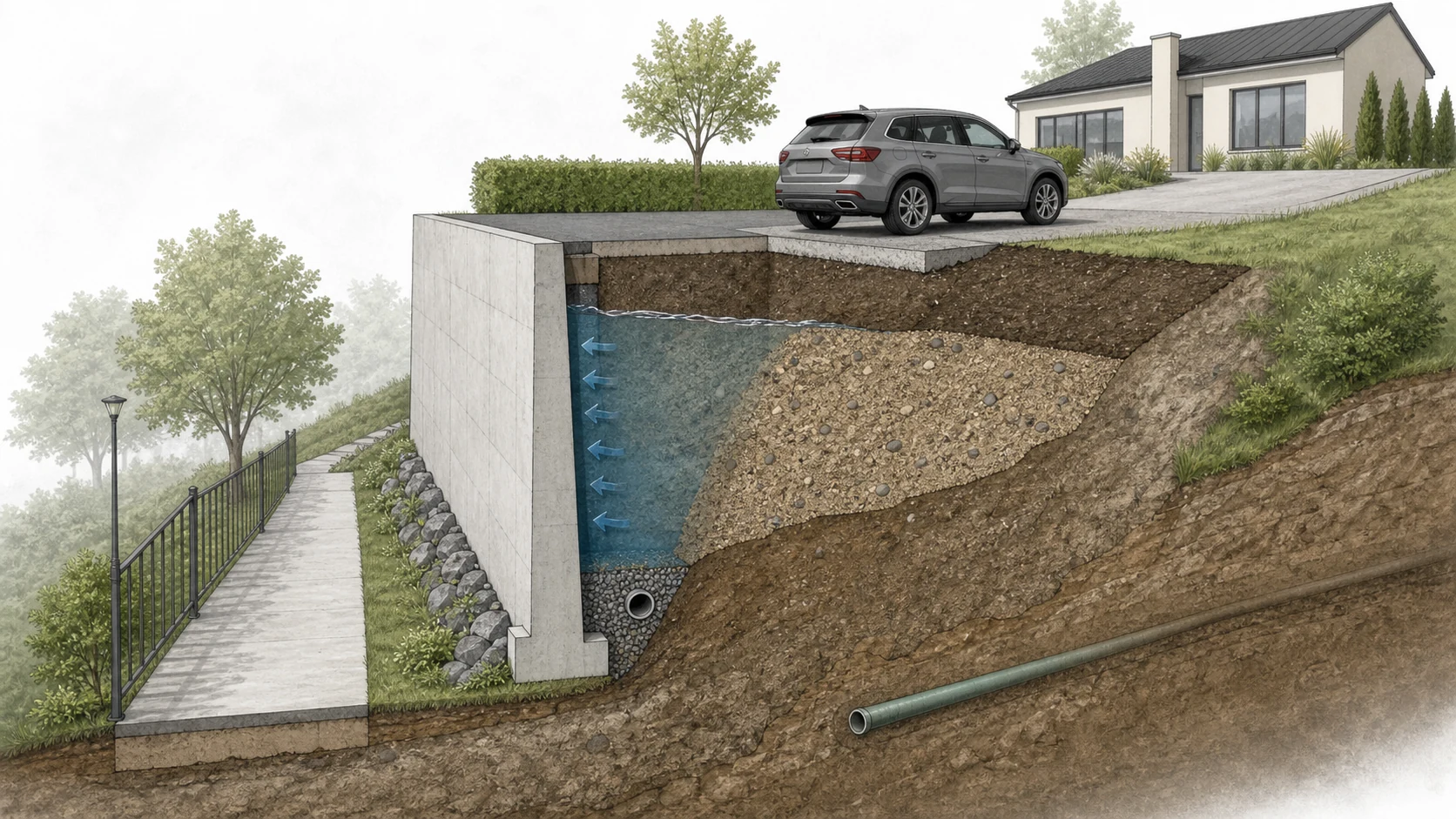

Топографическая съёмка задаёт положение верхней и нижней площадок, длину, повороты и соседние объекты. На неё наносят дом, дорожки, парковку, забор, деревья и коммуникации. Нагрузка от автомобиля, склада материалов или строения у верхней бровки отличается от обычного газона и должна быть известна до расчёта.

Инженерно-геологические данные описывают слои грунта, их состояние, способность воспринимать нагрузку и водный режим. Старая насыпь, рыхлая обратная засыпка и естественный плотный грунт требуют разного подхода. Выходы воды, сезонное намокание и следы движения склона фиксируют отдельно. Объём обследований назначают по ответственности и условиям сооружения.

Также определяют срок службы, внешний вид, доступ к строительству и обслуживанию. Размещение техники, временное удержание выемки и отвод воды влияют на расчёт подпорной стены. Конструктор должен видеть не только стену, но и весь рельеф вокруг неё.

• Точные отметки, длина, повороты и положение соседних объектов.
• Грунтовые условия, насыпи, вода и признаки существующей нестабильности.
• Постоянные и временные нагрузки на верхней и нижней площадках.
• Доступ техники, этапность, обслуживание и требования к согласованию.

Как выбирают тип подпорной конструкции

Монолитные, сборные, блочные и габионные системы работают по-разному. Выбор зависит от высоты, грунта, воды, места и нагрузок. Один из практических вариантов показан в кейсе модульная подпорная стена на склоне; переносить его без расчёта на другой участок нельзя.

Конструкция проверяется на устойчивость к сдвигу, опрокидыванию, деформациям и способности основания воспринимать нагрузку. Эти проверки выполняет специалист по действующим требованиям и фактическим данным. Увеличение толщины или массы на глаз не заменяет расчёт, а иногда усиливает нагрузку на слабый грунт.

На раннем этапе сравнивают свободный откос и несколько типов стен по занимаемому месту, земляным работам, водоотводу, отделке и обслуживанию. Низкая декоративная граница может не являться подпорным сооружением, но как только она удерживает значимый объём грунта или находится рядом с важными объектами, решение оценивают инженерно.

Отделка не должна скрывать конструкцию

Облицовку выбирают с учётом деформаций, воды, морозного воздействия и возможности ремонта. Она не должна закрывать контрольные выпуски или создавать карманы для влаги. До отделки принимают несущую часть и фиксируют скрытые элементы.

Водоотвод за стенкой и контроль скрытых работ

Вода увеличивает воздействие на стену и выносит мелкие частицы, поэтому узел за конструкцией проектируют вместе с безопасным выпуском. Дренирующая засыпка, фильтрующие элементы и трубы выполняют конкретные функции и должны быть совместимы с грунтом. Труба без уклона, доступа и точки выпуска не решает задачу, как и отверстия, которые забиваются или выводят воду на незащищённый откос.

Строительство начинают с безопасной разработки и подготовки основания. Фактический грунт сравнивают с проектом; при отличии работы на ответственном узле приостанавливают до решения проектировщика. Геометрию, арматуру, закладные и бетонные работы контролируют по проекту. Для других систем принимают соответствующие скрытые элементы и качество сборки.

Обратную засыпку выполняют подходящим материалом и уплотняют способом, который не повреждает стену и дренирование. Тяжёлая техника у незавершённой конструкции создаёт непредусмотренную нагрузку. Фильтрующие слои защищают от смешивания, а поверхность верхней террасы направляет воду в проектную систему, не оставляя весь поток за стеной.

• Проверьте рабочую точку выпуска и доступ для обслуживания.
• Сопоставьте фактическое основание с проектными данными до строительства.
• Принимайте несущие и дренирующие элементы до обратной засыпки.
• Не размещайте тяжёлые отвалы и технику у незавершённой бровки.

Приёмка, наблюдение и признаки опасных изменений

Приёмка включает исполнительную геометрию, документы на материалы, акты скрытых работ и проверку водоотвода. Осматривают поверхность, швы, окончания, углы, примыкания к лестницам и покрытиям. Верхняя площадка не должна направлять неорганизованный поток за стену, а нижняя — оставаться без защиты от выпусков.

После сильных осадков проверяют выход воды, размыв, вынос частиц и влажные пятна. Небольшие изменения фиксируют фотографиями с постоянных точек. Систему очищают и сохраняют доступ к трубам и отверстиям. Посадки не должны закрывать осмотр конструкции или разрушать узлы корнями без оценки их совместимости.

Трещины с развитием, выпирание, наклон, раскрытие швов, просадка верхней площадки или неожиданное изменение воды требуют внимания специалиста. Косметическая заделка способна скрыть симптом. При заметном движении ограничивают нагрузку и доступ к опасной зоне до обследования. Проект и исполнительные документы упрощают диагностику и ремонт.

• Исполнительная документация и акты всех скрытых этапов.
• Рабочий водоотвод без размыва и выноса грунта.
• Доступная для осмотра поверхность и обслуживаемые выпуски.
• Наблюдение за трещинами, наклоном и просадками после осадков.
