Вода за подпорной стенкой создаёт дополнительное давление и может выносить частицы засыпки. Поэтому дренажный узел продумывают вместе с конструкцией стены и рельефом. Одной трубы за стеной недостаточно: у воды должен быть непрерывный путь к месту сброса, которое можно осматривать и где отвод воды разрешён.
Разделите воду над стеной, за стеной и у её подошвы
Сначала выясняют, откуда поступает вода. Дождь с верхней террасы, полив цветника, выход воды из грунта и сток с кровли — разные источники. Поверхностный поток по возможности перехватывают до того, как он попадёт в засыпку. При этом его не направляют через край на лицевую поверхность стены или к основанию нижней террасы.
Дренаж за стенкой предназначен для отвода воды из предусмотренной проектом зоны. Он не должен автоматически принимать весь расход от водосточных труб и мощения. В руководстве Allan Block также разделены управление поверхностным стоком и отвод случайно попавшей воды из дренирующей зоны.[1] Размеры узлов из зарубежного руководства нельзя переносить на другую стену без расчёта.
После устройства водоотвода проверяют нижнюю площадку. Вода, успешно вышедшая из-за стены, не должна скапливаться у её подошвы. Иначе проблема просто перемещается: основание увлажняется, на дорожке возникает наледь, а грунт у края может размываться.
Какие элементы отводят воду из-за стены

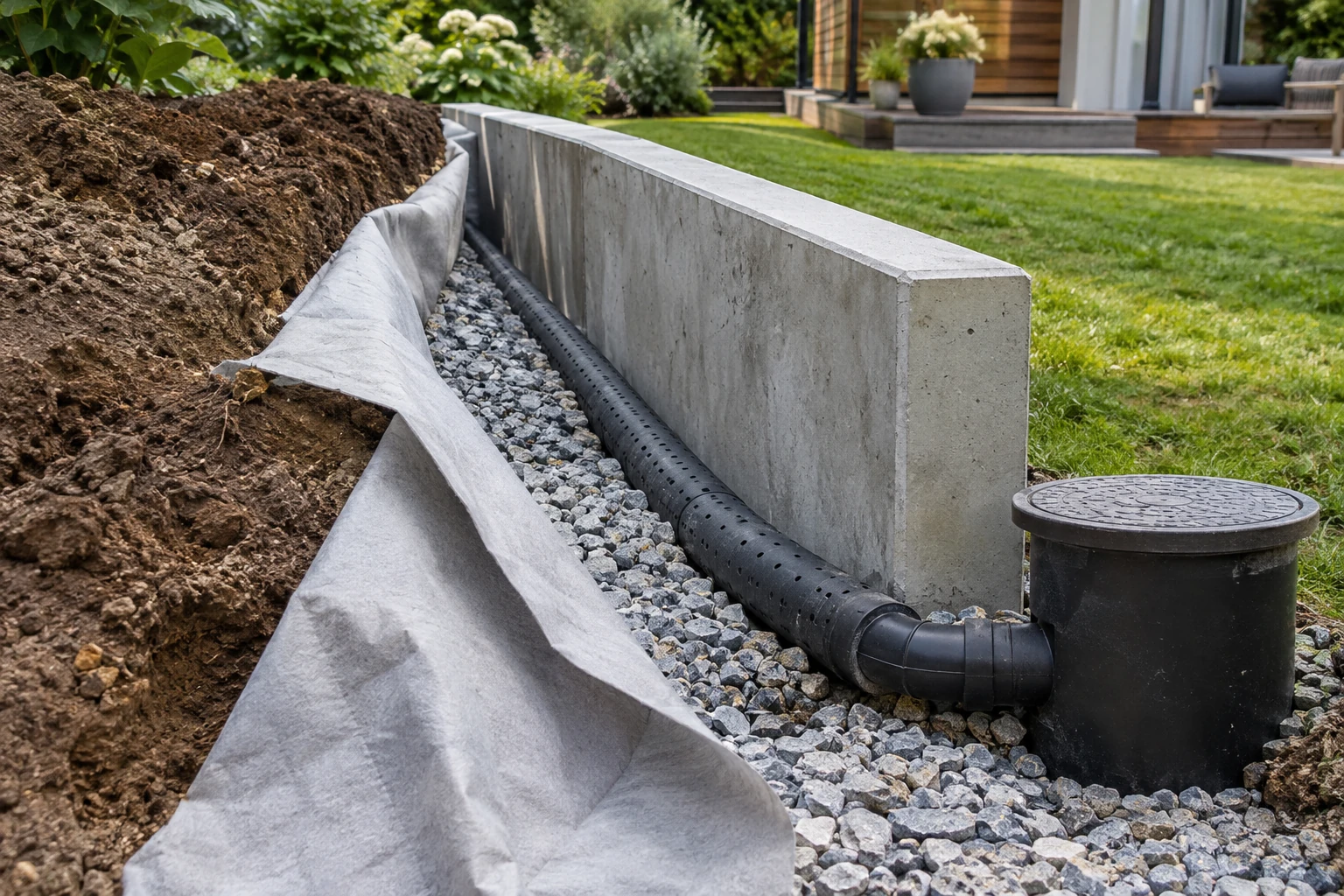

В зависимости от типа стены проект может предусматривать дренирующую засыпку, разделительный фильтр, дренажную трубу, водоотводящие отверстия и дополнительные элементы. У каждого своя функция. Засыпка создаёт область движения воды; фильтр удерживает частицы окружающего грунта; труба или отверстия организуют выход. Нельзя заменить весь узел одним рулонным материалом без проверки его назначения.
Совместимость грунта, заполнителя и фильтра важна для длительной работы. Слишком мелкий материал может перемещаться в дренаж, а неподходящий фильтр — ограничивать прохождение воды. Толщину зоны, фракцию, характеристики геотекстиля и расположение трубы выбирают для конкретной конструкции. Универсальная картинка «стена — щебень — труба» этих решений не содержит.
Документация по водоотводу подпорных стен показывает, что положение коллектора, уклон и точки выхода рассматриваются как единая система.[2] В проекте должны быть отмечены не только используемые материалы, но и высоты, соединения, повороты и доступные места обслуживания.
Куда выпускать собранную воду
Наличие свободного места рядом со стеной ещё не означает, что туда можно сделать выпуск. Проверяют отметку, пропускную способность принимающего элемента, возможный подпор и допустимость сброса. Вода не должна уходить на соседний участок, под здание или на нестабильный откос. Отдельно рассматривают совместимость с существующей ливневой сетью.
Если самотёчный отвод невозможен, схему меняют: ищут другой маршрут, корректируют проектные отметки или рассматривают сбор с принудительным удалением. Насосный вариант добавляет требования к электроснабжению, обслуживанию и поведению при отказе. Труба без выпуска быстро заполнится и перестанет отводить воду из засыпки.
У наружного выпуска оставляют доступ для осмотра. Продумывают защиту от наносов, зарастания и снега, а также от размыва места выхода. Декоративные камни и посадки не должны скрывать его так, что состояние можно проверить только разборкой оформления.
Что увидеть до обратной засыпки
Попросите показать дренаж на месте, пока он открыт. Сверьте расположение с проектом, убедитесь в непрерывности трассы и определите, куда ведёт каждый выпуск. Сохраните фотографии с привязкой к неподвижным ориентирам. После благоустройства без такой фиксации трудно найти нужное соединение или объяснить новому владельцу устройство стены.
Проверяют состояние фильтрующего слоя, отсутствие грунта внутри дренирующего заполнителя и защиту элементов от повреждения при засыпке. Строительный мусор и обрезки материалов не должны оставаться в коллекторе. Если предусмотрена проверка проливом, её проводят до закрытия узла и контролируют фактический выход воды.
Приёмка дренажа не заменяет приёмку несущей конструкции. Армирование, основание, устойчивость и технология обратной засыпки проверяются отдельно. Даже исправный водоотвод не исправляет недостаточную устойчивость самой стенки.
Какие изменения требуют внимания
После сильных осадков наблюдайте за мокрыми пятнами, выходом мутной воды, выносом мелких частиц и появлением новых просадок. Важна динамика: фотография в начале сезона помогает отличить старый след от развивающегося дефекта. Отсутствие воды в выпуске может означать как сухую засыпку, так и засор; вывод делают по совокупности признаков.
Наклон, выпучивание, раскрывающиеся трещины или быстро растущая просадка требуют обследования. Не сверлите дополнительные отверстия и не разрабатывайте грунт у подошвы наугад. До оценки состояния ограничивают нагрузку и доступ к опасной зоне. При заказе подпорной стенки водоотвод должен входить в обсуждение с самого начала.
Выбор материала стены рассматривается отдельно в сравнении габионной и бетонной конструкций. Водопроницаемость каменного заполнения габиона не освобождает от проверки грунта, фильтрации и всего маршрута стока.
