Устройство ливневой системы на ровном участке начинают с измерения высот. Небольшой перепад поверхности ещё не означает, что воде некуда уйти: выпуск может находиться ниже, а длинную площадку можно разделить на несколько водосборов. Но если принимающая система переполнена или расположена выше, одно заглубление трубы проблему не решит.
Задача состоит из двух частей: подвести дождевую воду к приёмникам и отвести её дальше. Уклон мощения, уклон дна лотка и перепад между началом трубы и выпуском — разные величины. Их проверяют по отдельности, а затем связывают на одном плане.
Какие отметки нужно измерить

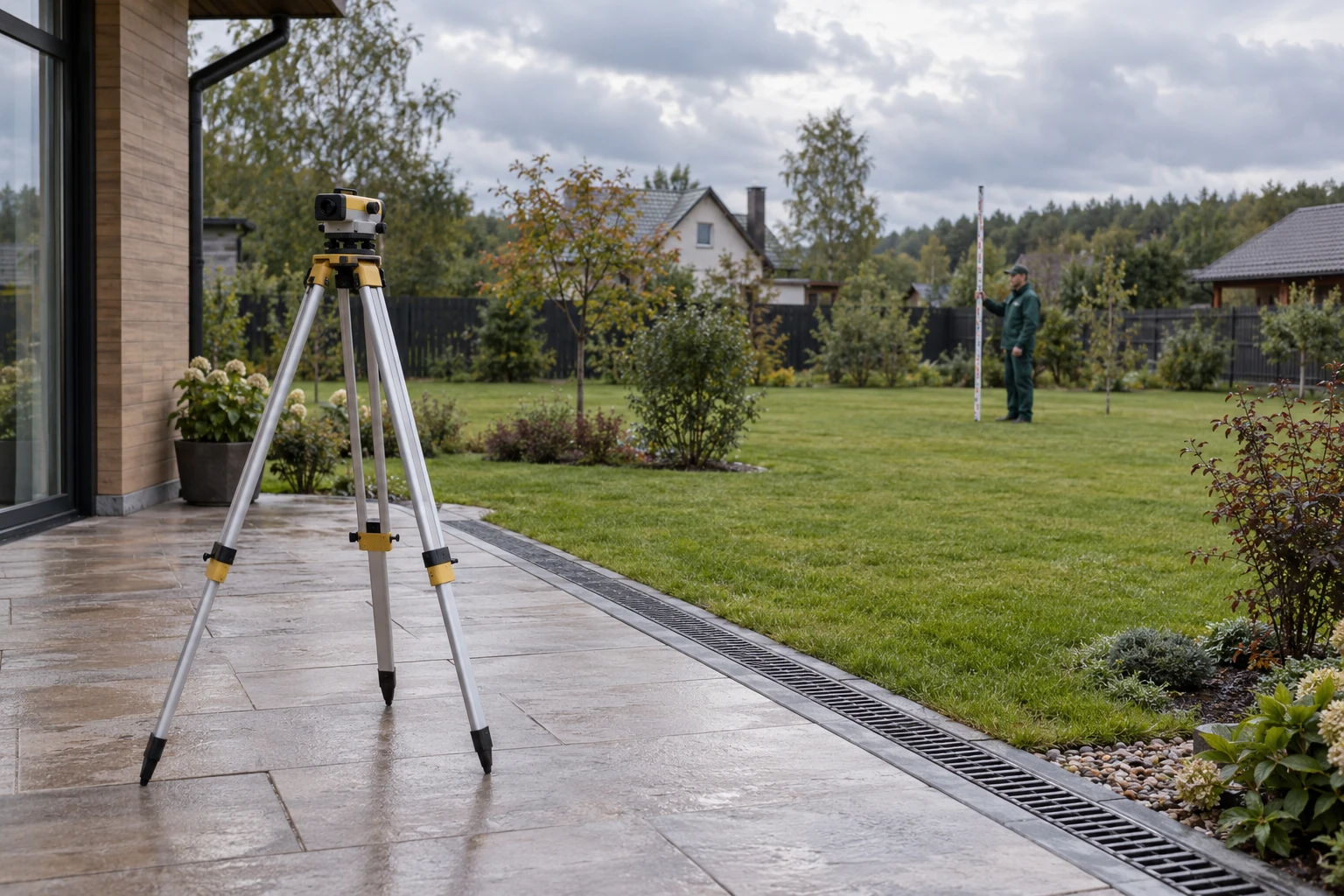

Назначьте одну исходную отметку, относительно которой будут записаны все высоты. Для рабочего проекта используют инструментальную съёмку. Наблюдения после дождя помогают найти низкие места, но не заменяют измерения: глаз плохо различает несколько сантиметров на длинной площадке.
| Что измерить и отметить на плане | Как это влияет на решение |
|---|---|
| Пороги, цоколь и верх отмостки | Ограничивают допустимое повышение покрытий у дома |
| Уровни дорожек, парковки и газона | Показывают границы отдельных водосборов |
| Отметки дна предполагаемых труб и лотков | Позволяют проверить непрерывность пути воды |
| Отметка выпуска и уровень воды в принимающей системе | Показывают доступный перепад и риск подпора |
| Существующие коммуникации | Ограничивают глубину и маршрут трассы |
Попросите показать продольный профиль: на нём должны быть начало трассы, повороты, соединения и выпуск. Плана с линией трубы без высот недостаточно. Если в общей канаве после дождя поднимается вода, для проверки нужен именно этот уровень, а не только сухое дно.
Как оценить доступный перепад
Уклон — отношение перепада высот к длине. В условном примере перепад отметок дна в начале и конце прямой трассы составляет 18 см при длине 30 м. Получается 0,18 / 30 = 0,006, то есть 0,6%, или 6 мм на метр. Это расчёт уклона по доступному перепаду, а не рекомендация для любой ливневой трубы.
Дальше проверяют, хватит ли его для выбранного расхода, внутреннего диаметра, наполнения и условий выпуска. Если отметки заданы по верхам покрытий, сначала учитывают конструктивную высоту приёмников и глубину соединений. При таких исходных данных доступный перепад трубы рассчитывают отдельно.
Какие решения сравнить
Сократить путь. Иногда ближний согласованный выпуск или иное направление трассы позволяет сохранить самотёк. Сравнивать нужно полный путь до принимающей системы. Перенос колодца на несколько метров не помогает, если дальше остаётся длинный подъём.
Разделить площадку. Вместо одного длинного ската к единственной решётке можно предусмотреть несколько водосборов. Приёмники располагают так, чтобы небольшие перепады поверхности работали внутри каждого участка. При этом общий коллектор всё равно должен принять суммарный поток.
Применить линейный водоотвод. Лоток собирает воду вдоль края покрытия и сокращает расстояние, которое она проходит по поверхности. Некоторые системы допускают горизонтальное дно канала при подходящем выпуске. ACO описывает такой вариант для мощения; это не означает, что можно оставить горизонтальной саму площадку и ожидать движения воды к решётке. [1]
HAURATON предусматривает гидравлическую проверку каналов как с уклоном дна, так и без него. При этом расчёт зависит от водосбора и положения выпуска. [2] Низкий лоток удобнее разместить при небольшой глубине, однако без проверки пропускной способности он может переполняться.
Когда обсуждают накопление и перекачку
Если доступного перепада недостаточно для самотёка, сравнивают накопление воды в ёмкости с последующей перекачкой и другие согласованные способы отвода. Для такой схемы нужны расчёт притока, производительность насоса в рабочем режиме, полезный объём ёмкости и меры на случай отключения питания. Название «дренажный насос» само по себе не подтверждает пригодность оборудования.
Поглощающий колодец подходит только там, где вода может уходить в окружающий грунт. Возможность впитывания устанавливают по грунту, уровню подземных вод и условиям размещения. Общие варианты разобраны в статье о выборе места отвода воды.
Что должно быть в проекте
В проекте указывают границы водосборов, отметки покрытий и дна элементов, расчётный расход воды и трассу до выпуска. Отдельно показывают места доступа для очистки и путь воды при дожде сильнее расчётного: где она временно задержится и какие участки нужно защитить от перелива.
При заказе ливневой канализации сравнивайте варианты по расходу, отметкам, условиям выпуска и доступности очистки. После монтажа проверяют фактические отметки и проводят пробный пуск воды. Состав системы и обслуживание описаны в общем руководстве по ливнёвке.
