Соединение садового кабеля должно быть рассчитано на условия установки. Его расположение и тип указывают на схеме для дальнейшего обслуживания. Обычная коробка, спрятанная под газоном, не становится подземной муфтой. А надпись IP68 сама по себе не объясняет, какие кабели можно соединить, каковы глубина и условия допустимого погружения и что потребуется при ремонте.
Сначала уменьшите число скрытых соединений
До прокладки линий электрик сверяет расположение светильников, питающих блоков и обслуживаемых узлов. Где возможно, кабель ведут непрерывным отрезком между доступными точками. Это особенно полезно под дорожкой, возле подпорной стенки и в зоне будущих крупных посадок: ремонт там потребует вскрывать дорогое покрытие или тревожить корни.
Непрерывный кабель не отменяет требований к его выбору и прокладке. Но он позволяет не создавать лишний узел только потому, что на объекте оказался короткий остаток бухты. Если соединение необходимо, его место согласуют до закрытия траншеи и отмечают на исполнительной схеме.
Общий порядок работ приведён в статье о монтаже ландшафтного освещения. Здесь рассматриваем именно места соединения и то, что владелец должен получить для дальнейшего обслуживания. Подбор, монтаж и электрические измерения выполняет квалифицированный специалист.
Чем различаются коробка и подземное соединение

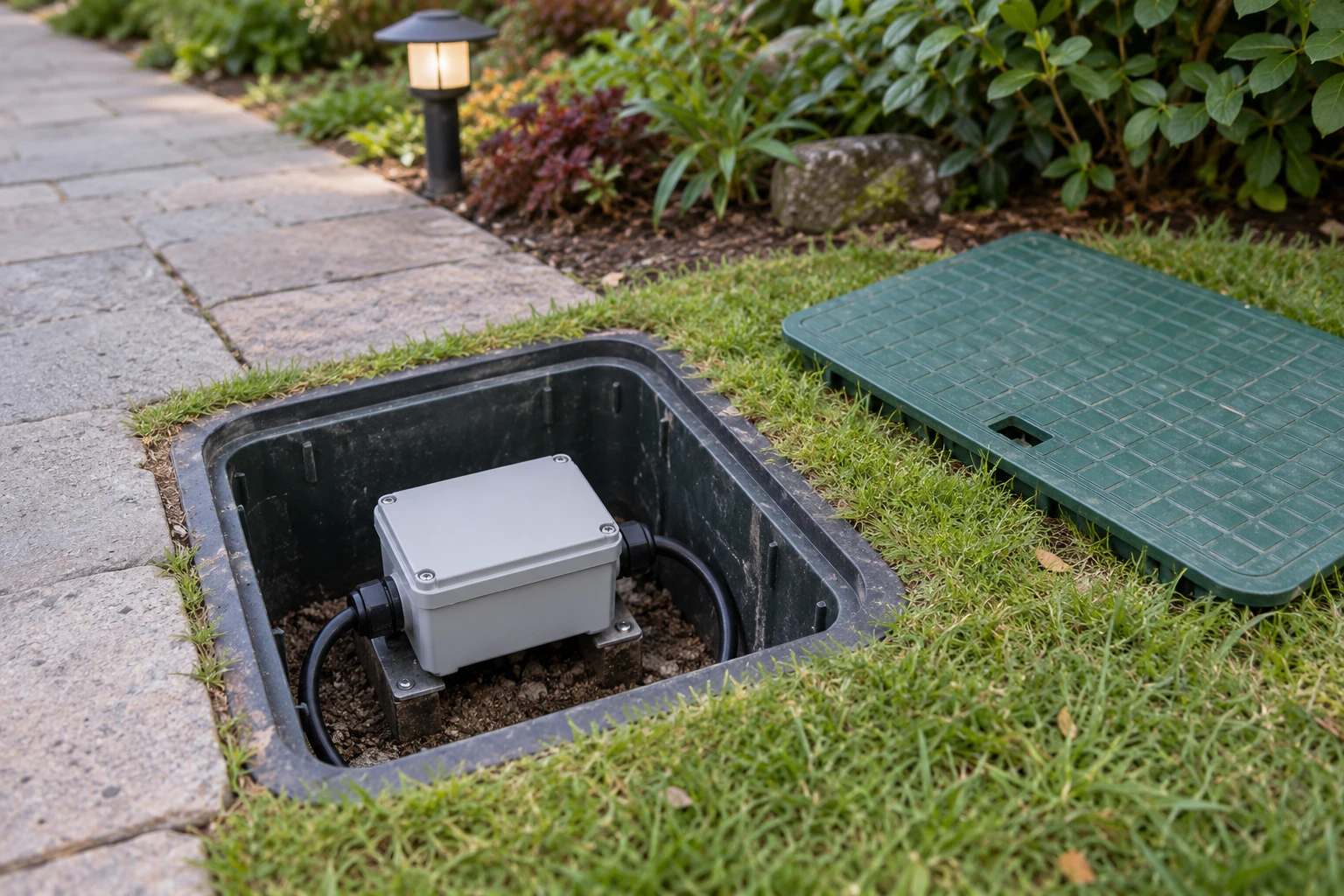

Доступная распределительная коробка удобна для осмотра и замены соединителей. Её корпус, вводы и способ установки подбирают под фактическое воздействие воды и механические нагрузки. Садовый колодец с крышкой может обеспечить доступ, но сам по себе не гарантирует сухость: внутрь способны попасть дождь, конденсат и вода из грунта.
Муфта или комплект для установки непосредственно в земле решает другую задачу. Производитель задаёт область применения, совместимые кабели, размеры и порядок сборки. Существуют заливные, гелевые и другие системы, но название материала не определяет пригодность всего узла. Важна документация конкретного комплекта.
Например, WAGO указывает, что защита Gelbox относится к определённым сочетаниям коробки и соединителей. Для сетевого напряжения производитель предусматривает дополнительный корпус, обеспечивающий необходимую изоляцию. Это показательный пример: защищённый от влаги соединитель и законченный узел подключения — не одно и то же. Применимость конкретной системы на объекте проверяет электрик.
Как выглядит действительно обслуживаемое место
Узел не размещают под несъёмным настилом, в основании бордюра или прямо под будущим кустом. Владелец должен иметь возможность показать его специалисту, не вспоминая, где проходила траншея несколько лет назад. Одна фотография кабеля на фоне земли для этого недостаточна: нужны привязки к постоянным объектам.
Крышку обслуживаемого колодца выводят на предусмотренную отметку и оставляют доступной. Нужно заранее решить, можно ли по ней ходить или проезжать, как она фиксируется и не окажется ли ниже окружающей поверхности после благоустройства. Место, куда постоянно стекает вода с дорожки, требует особого внимания при выборе оборудования и конструкции.
Запас кабеля предусматривают для обслуживания, не создавая тугих перегибов и натяжения на вводах. Допустимый радиус изгиба и организация запаса зависят от кабеля. Их нельзя назначить по универсальной фотографии. В документах полезно показать, какой узел обслуживает конкретную группу светильников и где её отключают.
Что попросить указать в спецификации
- Напряжение и назначение цепи: питание, управление или связь.
- Марку, материал и сечение жил, наружный диаметр и конструкцию соединяемых кабелей.
- Модель соединительного комплекта и подтверждённую область его применения.
- Воздействие воды, рабочую температуру, механические нагрузки и способ размещения.
- Возможность повторного вскрытия и перечень деталей, которые после него заменяют.
- Порядок проверки до закрытия и документы, передаваемые владельцу.
Отдельно уточняют, сохраняется ли заявленная защита после вмешательства. У некоторых систем повторный доступ возможен, но требует нового защитного элемента или соединителя. Формулировка «гелевое, значит многоразовое» слишком общая. Инструкция важнее внешнего сходства двух изделий.
Не соглашайтесь на замену комплектной защиты бытовым герметиком или изолентой без обоснованного решения специалиста. Такие материалы не подтверждают пригодность соединения для земли. При ремонте нельзя также автоматически объединять разные металлы жил или кабели разных конструкций одним привычным соединителем.
Как принять работу без вскрытия электрической части
Владелец проверяет расположение и доступ, маркировку групп, наличие паспортов и исполнительного плана. Электрик отвечает за предусмотренные проектом измерения, защиту и проверку соединений. Аккуратный вид коробки не заменяет результаты технического контроля.
Отметьте на схеме место каждого соединения, укажите тип комплекта и дату монтажа. Фотографии делайте до закрытия, с понятным масштабом и ориентирами. Если узел находится в доступном колодце, полезен отдельный снимок колодца с закрытой крышкой: новый садовник сразу поймёт, что эту крышку нельзя засыпать корой или землёй.
При повторяющемся отключении защиты, повреждении кабеля земляными работами или воде в электрическом корпусе прекратите пользоваться затронутой цепью и вызовите специалиста. Не открывайте мокрый узел для проверки руками. В составе системы садового освещения заранее предусмотрите понятное безопасное отключение: это важнее возможности быстро добраться до самого соединения.
