Нивелир помогает понять, где участок действительно выше, а где ниже. На глаз небольшой перепад легко пропустить: газон кажется ровным, хотя вода с него движется к крыльцу. Для предварительной оценки рельефа нужны не отдельные цифры на колышках, а схема точек и ведомость высот, привязанных к одной исходной отметке. Разберём такой замер оптическим нивелиром.
Сначала выберите исходную точку
Найдите устойчивое место, которое сохранится во время работ: например, обозначенную точку на прочном бетонном основании за пределами будущей выемки. Колышек в рыхлой насыпи для этого неудобен: он может наклониться или просесть. Подпишите точку на схеме, сфотографируйте её и укажите, куда именно ставят пятку рейки.
Для сравнения высот внутри участка исходной точке можно условно присвоить отметку 100,000 м. Это начало собственного отсчёта, а не высота над уровнем моря. Если уже есть топографическая съёмка или проект с высотными отметками, используйте их исходную точку и систему высот. Две ведомости с разными условными нулями нельзя просто объединить.
Отдельно отметьте уровни, которые ограничивают будущую планировку: вход в дом, существующую площадку, въезд, край дороги и место возможного отвода воды. Не заходите ради отсчёта в канаву или неустойчивую выемку. Недоступные точки и уровни внутри сооружений должен снимать специалист подходящим способом.
Какие точки снять на участке
Нарисуйте простой план с домом, забором, дорожками и деревьями. На открытой площадке можно начать с сетки, например через 5 м. Это удобный учебный шаг, а не обязательное расстояние для любого участка. Дополнительные точки нужны на перегибах поверхности, по краям луж, вдоль дорожек и возле входов. Иначе редкая сетка покажет средний уклон, но пропустит небольшую яму.
Обозначайте узлы как А1, А2, Б1 и так далее. Положение каждой точки должно восстанавливаться по схеме и измеренным расстояниям. Сам по себе отсчёт по рейке не сообщает, где эта точка находится в плане. Если на земле остаются метки, запишите, измеряли вы поверхность почвы или верх метки.
Для участка после стройки полезно отдельно обозначить кучи грунта, временные проезды и места, где поверхность ещё изменится. Эти точки помогают оценить текущую ситуацию, но их нельзя принимать за устойчивые ориентиры для всего сезона работ.
Установка нивелира и чтение рейки

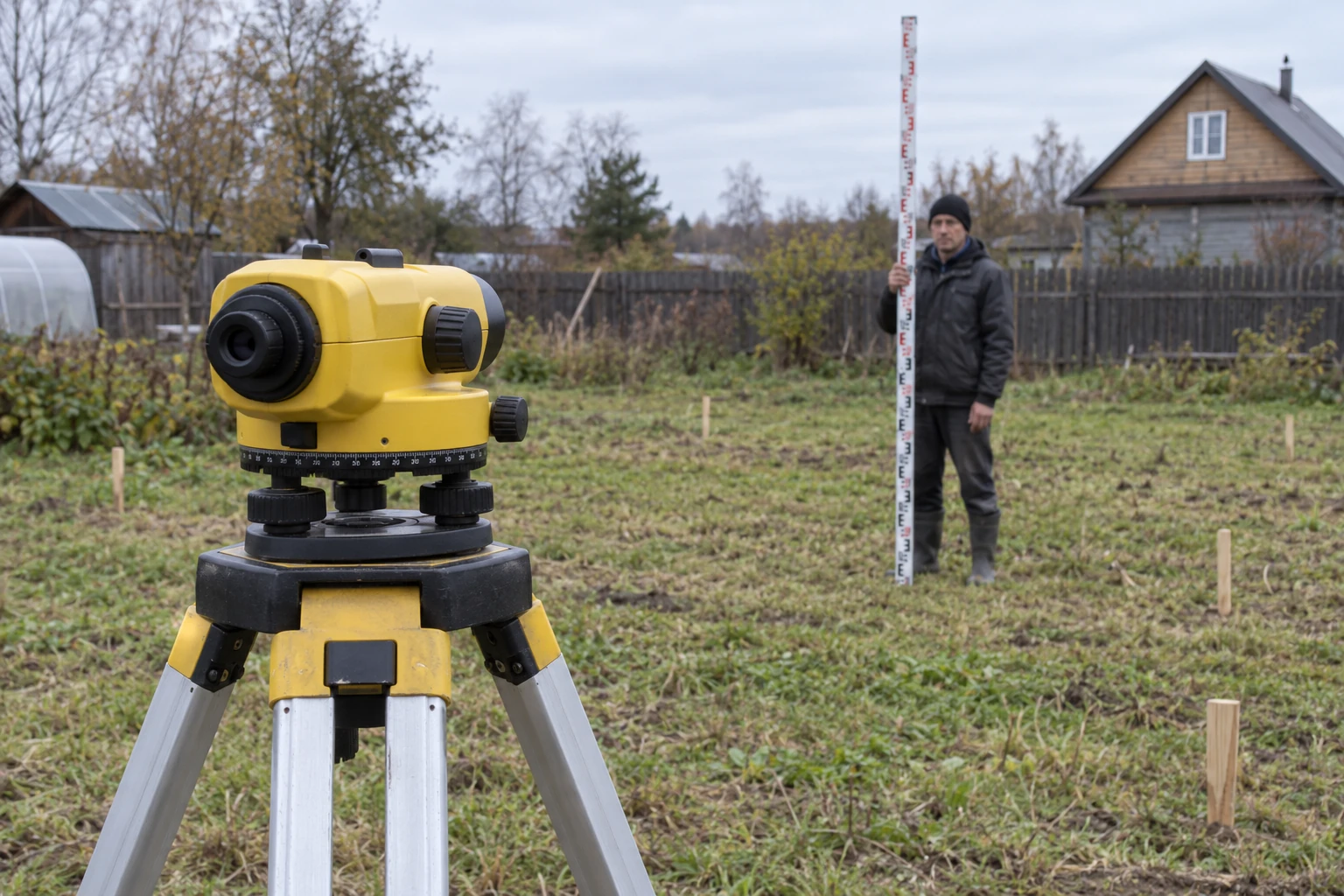

Прибор ставят на устойчивый штатив так, чтобы нужные точки были видны, а линия визирования проходила выше снимаемой поверхности. Подготовка зависит от модели: требуется выровнять прибор, настроить резкость сетки нитей и изображения рейки. Перед работой проверяют точность по инструкции производителя; это особенно существенно после перевозки или удара.[1]
Помощник ставит рейку пяткой на выбранную точку и удерживает вертикально. Отсчёт снимают по средней горизонтальной нити. Рейку нельзя опирать на высокую траву, наклонять к наблюдателю или незаметно погружать в мягкую землю. Если прибор качнулся либо ножка штатива просела, продолжать прежнюю серию измерений нельзя.
Записывайте число сразу вместе с номером точки и единицей измерения. Для расчёта удобны метры с десятичной запятой: 1,325 м. Не смешивайте в одной колонке метры, сантиметры и подписи делений рейки. Сомнительный отсчёт лучше снять повторно, пока рейка стоит на месте.
Как получить высоты из отсчётов
Сначала снимите отсчёт на исходной точке с известной отметкой. Сумма этой отметки и отсчёта даёт высоту горизонтальной линии визирования — горизонт прибора. Чтобы получить отметку другой точки, из горизонта прибора вычитают её отсчёт. Такой способ применяется при нивелировании поверхности.[2]
Учебный пример: исходная отметка равна 100,000 м, отсчёт по рейке на ней — 1,325 м. Горизонт прибора составляет 101,325 м. Пока прибор остаётся на этой установке, расчёт выглядит так:
| Точка и место | Отсчёт по рейке | Отметка поверхности |
|---|---|---|
| Исходная точка | 1,325 м | 100,000 м |
| А1 — край будущего газона | 1,745 м | 99,580 м |
| А2 — возле дорожки | 0,985 м | 100,340 м |
| Б1 — центр понижения | 2,115 м | 99,210 м |
Чем больше отсчёт при одной установке прибора, тем ниже находится поверхность. В примере Б1 ниже А1 на 0,370 м. Это измеренный перепад; он ещё не означает, что в Б1 нужно досыпать именно 37 см. Проект может предусматривать другое положение газона, дорожки и водосборной зоны.
Как проверить ведомость
В конце серии вернитесь к исходной точке и повторите отсчёт. Заметное изменение заставляет искать причину: сдвиг штатива, неправильную постановку рейки или ошибку записи. Для ответственных отметок полезен независимый повторный замер с другой установки. Требуемую точность определяют по задаче, а не по количеству цифр после запятой.
При переносе нивелира прежний горизонт прибора больше не действует. Нужна устойчивая связующая точка, измеренная с обеих установок, или повторная привязка к исходной отметке. Не рассчитывайте новую серию по старому горизонту только потому, что высота штатива почти не изменилась.
В готовой ведомости должны быть дата, номера установок, исходные и связующие точки, отсчёты, рассчитанные отметки и схема расположения. Отдельной колонкой можно добавить проектную отметку и разницу с фактической. Не стирайте первоначальные измерения после расчёта: по ним проверяют арифметику и восстанавливают ход работы.
Что делать с результатами перед планировкой
По ведомости видно, где находятся понижения и какие перепады нужно согласовать. Следующий шаг — схема уклонов участка, в которой существующие отметки связаны с будущими покрытиями и отводом воды. Высота грунта и высота готовой плитки — разные уровни: между ними находятся слои основания и само покрытие.
Перед земляными работами передайте подрядчику схему, ведомость и описание исходной точки. Согласуйте, какие отметки он должен получить и как их будут проверять после уплотнения. Если нужна привязка к внешней системе высот, точная топографическая основа или проект сложного водоотведения, закажите геодезическую съёмку. Самостоятельные замеры помогут подготовить задание геодезисту.
