Кабель для садового освещения выбирают после определения нагрузки и маршрута. Надписи «для улицы» недостаточно: линия может идти по фасаду, в грунте, через влажный колодец или к низковольтным светильникам. Для каждого участка трассы нужно проверить условия применения кабеля и способ его защиты.
Владельцу участка полезно подготовить исходные данные для электрика и проверить, что они попали в проект. Покупать бухту по совету соседа, а затем подбирать под неё всю систему — плохая последовательность: похожие светильники могут иметь разное питание, а длина линий на двух участках заметно отличаться.
Сначала определите, где находятся блоки питания
На схеме нужны не только точки света, но и щит, блоки питания, контроллеры, соединительные коробки. В одной системе могут одновременно существовать линии сетевого и пониженного напряжения. Их параметры нельзя объединять в одну строку «кабель освещения».
Для каждой группы записывают модель светильника, количество, потребляемую мощность, тип питания и режим управления. Мощность считают по электрическому потреблению, а не по указанному на упаковке сравнению с лампой накаливания. Если предусмотрено расширение, добавляют конкретные будущие точки, а не неопределённый запас на весь участок.
| Исходные данные | Что они меняют |
|---|---|
| Напряжение и оборудование группы | Ток, требования к питанию и совместимость управления |
| Длина от источника до потребителей | Проверку падения напряжения и распределение линий |
| Способ прокладки каждого отрезка | Марку кабеля, защиту и монтажные решения |
| Места соединений | Выбор коробок, вводов и доступ для обслуживания |
| Будущие работы на участке | Маршрут, защиту пересечений и фиксацию трассы на плане |
Почему длина важна даже при небольшой мощности
На длинной линии часть напряжения теряется в проводниках. Особенно заметной проблема может стать в низковольтной системе: дальние светильники работают иначе, чем ближайшие, хотя суммарная мощность кажется небольшой. Arlight отдельно относит большие расстояния между блоком питания и источником света к причинам проблем и напоминает о подборе сечения [1].
Расчёт выполняют для фактического маршрута, а не для расстояния по прямой через газон. Учитывают обходы, подъёмы к оборудованию, ответвления и распределение нагрузки. Иногда удобнее изменить расположение блока питания или разделить группу на линии, чем увеличивать сечение одной длинной магистрали. Выбор зависит от оборудования и возможности обслуживать его на месте.
Какие условия должна выдерживать оболочка
У наружной линии могут быть разные воздействия: солнечный свет, вода, грунт, перемещение конструкции, механическая нагрузка. Пригодность для одного условия не доказывает пригодности для остальных. Обычная гофрированная оболочка также не делает любой вложенный провод допустимым для прокладки в земле.
Проверяют паспорт конкретной марки: область применения, конструкцию, допустимую температуру монтажа и эксплуатации, радиус изгиба и требования к прокладке. Например, Камкабель в описании бронированного кабеля ВБШв отдельно указывает конструкцию оболочек и применение в грунте [2]. Пригодность кабеля для выбранного способа прокладки подтверждают по паспорту; марку и сечение подбирают для конкретной линии.
Сечение выбирают вместе с длиной, током, способом прокладки и защитой цепи. Количество жил определяется электрической схемой. Цвет оболочки, её кажущаяся толщина или похожая фотография в магазине не заменяют маркировку и паспорт.

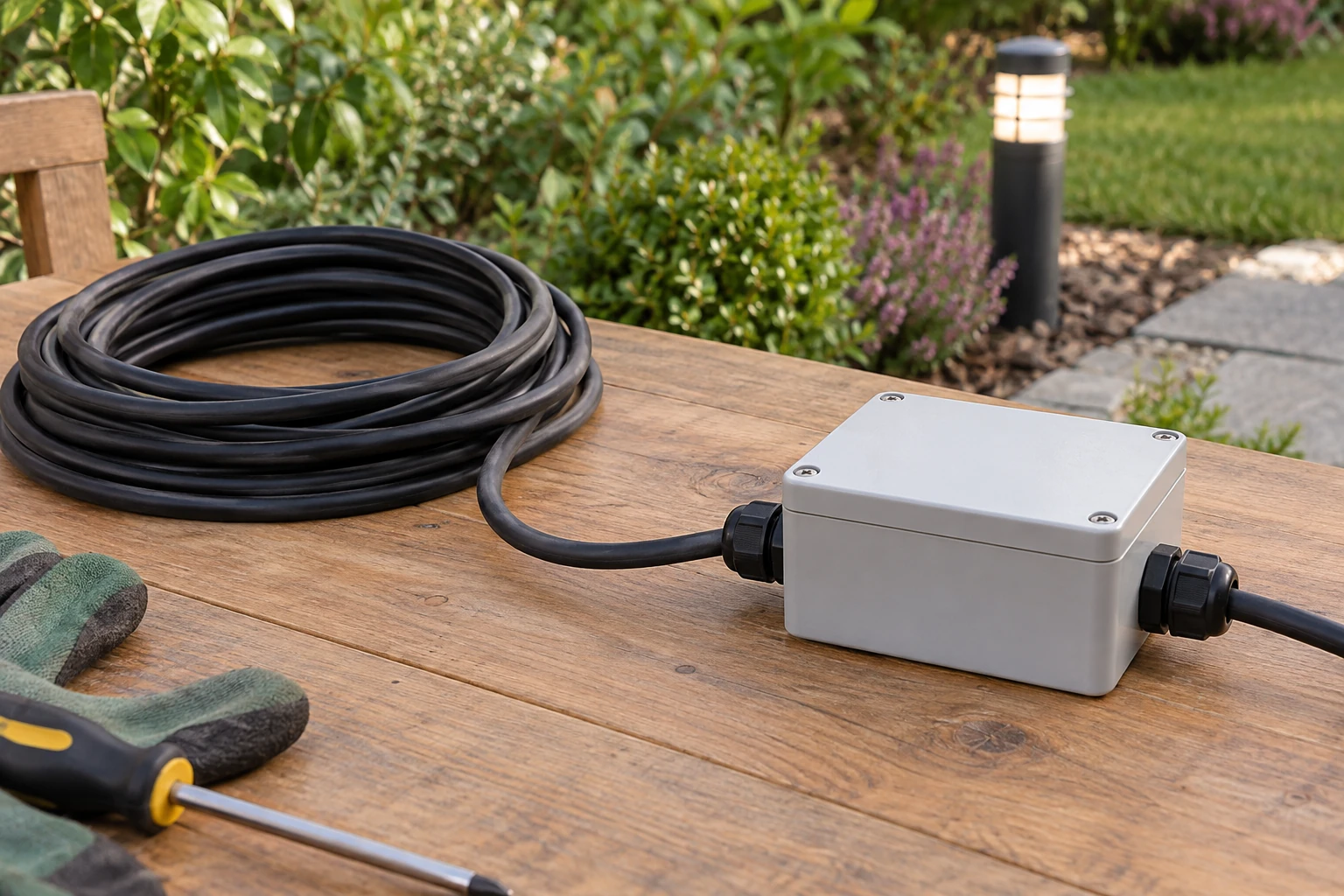

Коробки и соединения тоже входят в систему
Надёжность линии зависит не только от самого кабеля. Вода может попасть через неподходящий ввод, плохо собранное соединение или крышку коробки. Диаметр кабеля должен соответствовать рабочему диапазону уплотнения ввода; степень защиты оценивают для правильно собранного изделия в предусмотренных условиях.
Коробку размещают так, чтобы к ней можно было добраться для осмотра. Обычную коробку для установки на стене нельзя автоматически считать пригодной для постоянного нахождения под водой или закапывания. Соединения, оборудование и меры электрической защиты подбирает специалист; статья не заменяет схему монтажа и проверку готовой установки.
Что нанести на план до земляных работ
Отметьте кабельные линии относительно дома, дорожек и неподвижных ориентиров. Отдельно покажите пересечения с поливом, дренажом и будущими посадочными ямами. Если дорожка уже построена, способ прохода под ней согласуют заранее, чтобы не оставлять кабель в случайной щели у бордюра.
В проекте фиксируют предусмотренную глубину и защиту прокладки, способы пересечения других сетей и места соединений. Значения выбирают по действующим требованиям и условиям объекта, а не по единому совету из интернета. До обратной засыпки трассу фотографируют с привязкой к плану; одной фотографии траншеи без ориентиров для будущего ремонта мало.
Как проверить комплект документов
При заказе ландшафтного освещения запросите перечень кабелей по линиям, схему питания и управления, расчёт нагрузки и падения напряжения, сведения о защите и результаты необходимых проверок после монтажа. Наименования в документах должны совпадать с установленными изделиями.
Сохраните схему трасс, паспорта блоков питания и светильников, расположение соединений и подписи групп в щите. Общую последовательность работ разбираем в статье о проектировании и настройке света на участке. Кабельный расчёт стоит завершить до заказа материалов и начала мощения.
