Расход воды с крыши зависит от площади водосбора и интенсивности расчётного дождя. Для ливнёвки важно, сколько литров воды в секунду поступает к каждому приёмнику и в общую трубу. Годовое количество осадков и объём воды в бочке отвечают на другие вопросы и не заменяют эту проверку.
Перед расчётом распределите площадь крыши по водостокам и приведите исходные данные к одинаковым единицам. Интенсивность дождя, расчётную площадь и остальные параметры для проекта выбирают по местным условиям и применимой методике.
Разделите крышу по водостокам

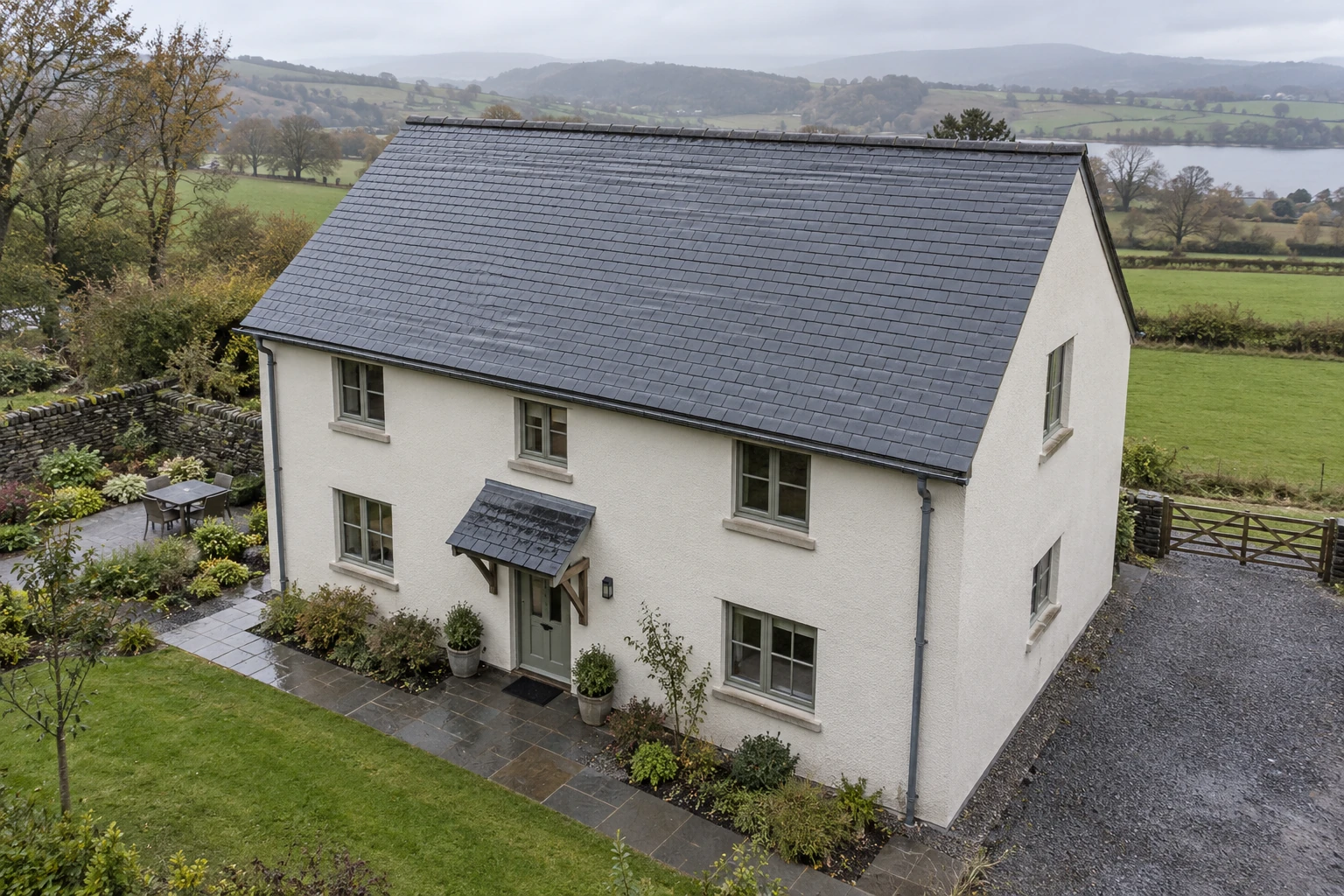

На плане отметьте скаты, желоба, ендовы и водосточные трубы. Покажите, с какой части крыши вода поступает к каждому выпуску. Два одинаковых по диаметру водостока не обязательно получают поровну: один может собирать небольшой скат, а второй — основной скат вместе с примыкающей кровлей.
Площадь водосбора не всегда совпадает с площадью дома по наружным стенам. Есть свесы, пристройки и участки сложной формы. В расчётной методике могут учитываться горизонтальная проекция, наклонные и примыкающие вертикальные поверхности. Не подменяйте принятую расчётную площадь суммой площадей купленного кровельного материала.
В руководстве Aliaxis по кровельному водоотводу площадь, интенсивность осадков, возможности желоба и расположение водостоков рассматриваются совместно. [1] Приведённые там британские климатические параметры не следует использовать вместо данных для Москвы или Санкт-Петербурга.
Как связаны миллиметры дождя и литры воды
Один миллиметр слоя воды на одном квадратном метре — один литр. Поэтому при интенсивности i в мм/ч и площади A в м² простой перевод в расход даёт Q = i × A / 3600, где Q выражен в л/с. Если методика предусматривает коэффициент стока, его также включают в расчёт.
Возьмём только для иллюстрации площадь 200 м², интенсивность 60 мм/ч и коэффициент 1. Получаем 60 × 200 / 3600 ≈ 3,33 л/с. Для конкретного дома эти исходные данные определяют отдельно.
| Условная часть водосбора | Площадь | Расход при принятых 60 мм/ч |
|---|---|---|
| Основной скат | 120 м² | 2,00 л/с |
| Остальная часть крыши | 80 м² | 1,33 л/с |
| Общая линия после объединения | 200 м² | 3,33 л/с |
Таблица показывает, почему нельзя делить весь расход на количество труб, не проверив фактическое распределение площади. У каждой ветви свой приток, а после их соединения расход увеличивается. Для общей линии отдельно учитывают присоединённые дорожки и парковку.
Почему выбирают расчётный дождь
Средняя месячная сумма осадков не описывает короткий ливень. При одинаковом объёме воды дождь за десять минут нагружает систему иначе, чем дождь за несколько часов. Нужна интенсивность для принятой продолжительности и повторяемости, с учётом местности и требований к объекту.
HAURATON в своём расчётном инструменте отдельно задаёт интенсивность, водосбор и коэффициент стока; также предусмотрены параметры продолжительности и повторяемости. [2] Проверьте, что все эти данные указаны в расчёте и соответствуют условиям проекта.
Уточните, для какого сценария проверена ливнёвка и что произойдёт при более сильном дожде. Даже если пропускная способность трубы соответствует расчёту, вода может перелиться раньше — через желоб, загрязнённую решётку или неудачно расположенный приёмник.
Чем расход отличается от объёма накопления
Если в условном примере за один дождь выпало 10 мм на те же 200 м², без учёта потерь получилось бы 2000 л, или 2 м³. Это объём. Значение 3,33 л/с из предыдущего примера — расход в выбранный момент. Они не взаимозаменяемы.
Для ёмкости нужно учитывать изменение притока во времени, уже занятый объём и скорость отвода или расходования воды. У почти полной ёмкости на 2 м³ свободный объём значительно меньше её номинальной вместимости. А небольшой расход на выходе может требовать временного накопления даже при большой трубе на входе.
Как проверить переданный расчёт
Попросите таблицу по каждому водосбору: площадь, принятая интенсивность, коэффициенты, расход и точка подключения. Затем сравните её с планом крыши. Проверьте единицы: л/с, м³/ч и л/(с·га) нельзя подставлять в одну формулу без перевода.
Дальше проверяют пропускную способность элементов по цепочке. Дождеприёмник должен принять поток, а диаметр трубы выбирают с учётом уклона и выпуска. При проектировании ливневой канализации эти данные связывают в одну схему до закупки материалов.
