Объёмная георешётка удерживает заполнитель внутри соединённых ячеек и помогает защитить поверхность склона от размыва и сползания верхнего слоя. Она подходит для определённых задач укрепления, но не заменяет обследование склона. Если движется весь массив грунта, раскладывать решётку поверх деформаций без расчёта недостаточно.
Смыв верхнего слоя заметен по промоинам после дождя и скоплению грунта внизу. Трещины у верхнего края склона, выпирание его основания, смещение дорожек и наклон конструкций могут указывать на более глубокие подвижки. При таких признаках нужна инженерная оценка устойчивости склона и движения воды.
Как работают объёмные ячейки

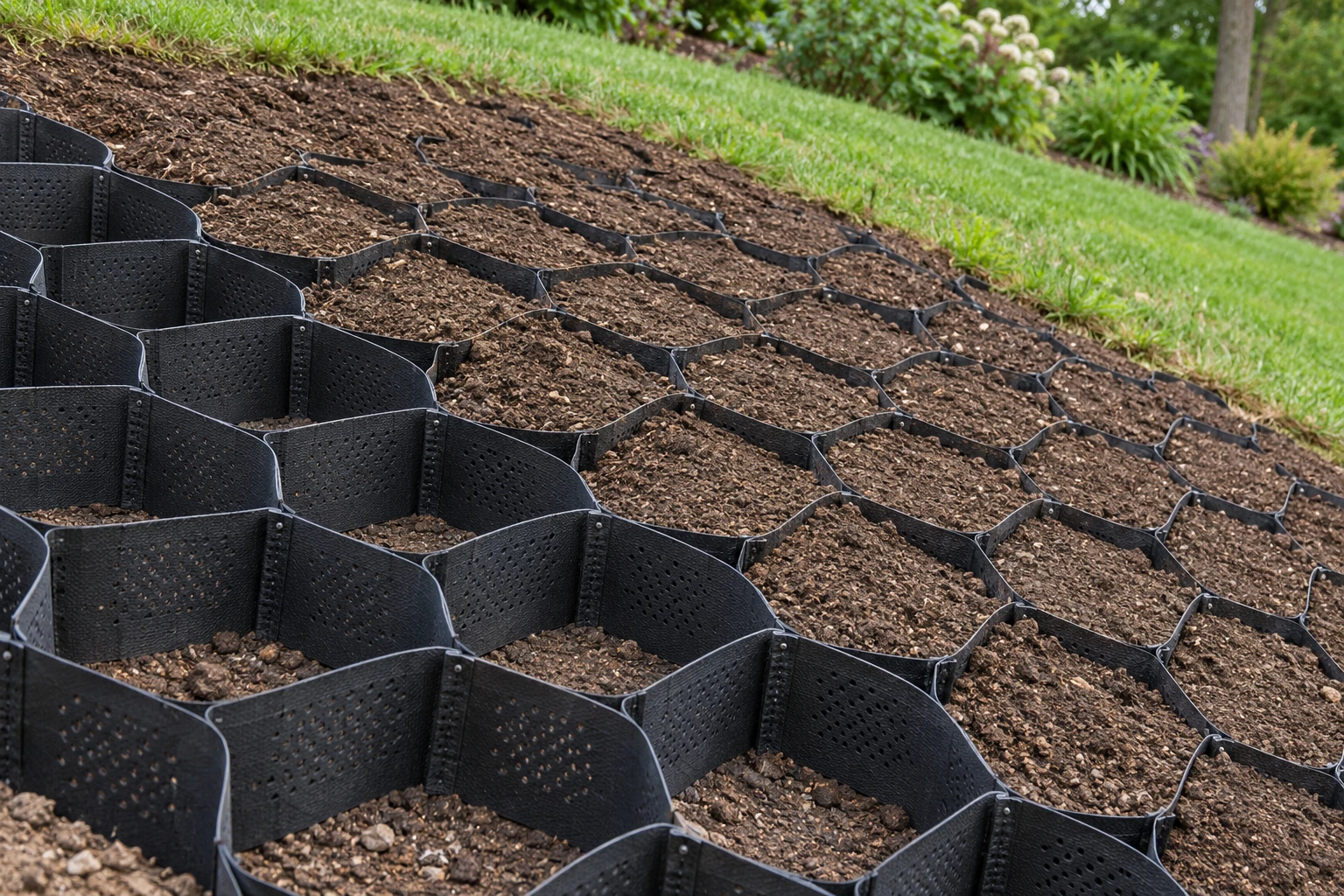

В раскрытом виде объёмная георешётка напоминает систему сот. В них размещают предусмотренный проектом заполнитель: грунт для озеленения, минеральный материал или иной состав. Стенки ограничивают перемещение заполнителя, а крепления удерживают систему на склоне. Производитель GEOWEB описывает такое применение как усиление верхнего слоя и повышение его сопротивления эрозии.1
Это отличается от плоской геосетки, геомата и геотекстиля. Похожие названия не означают одинаковую функцию. Геотекстиль может выполнять разделение или фильтрацию, геомат — защищать поверхность от размыва и помогать растениям укорениться, а объёмная решётка создаёт ячейки для заполнения. В конкретной конструкции материалы могут сочетаться, но один не подменяет другой автоматически.
Какие сведения нужны для выбора
- Высота, длина и крутизна склона, форма верхней бровки и подошвы.
- Состав грунта, признаки насыпного слоя, влажность и уплотнение.
- Направление поверхностного стока и места выхода воды.
- Нагрузки сверху: дорожка, парковка, постройка, склад материалов.
- Предполагаемое заполнение и способ ухода за поверхностью.
- Возможность подъезда и безопасного выполнения работ.
Высоту ячейки, её размеры и крепление выбирают по совокупности этих условий. Универсального правила «на любой склон достаточно такой-то решётки и пяти анкеров» нет. В технических материалах производителя схема закрепления рассматривается как часть расчёта системы, а не как постоянный шаг на все случаи.2
Грунт или минеральный заполнитель
Если нужен зелёный склон, заполнение должно обеспечивать развитие выбранной растительности. Важны освещение, влага и возможность полива. Ячейки заполняют по инструкции выбранной системы, а посевам обеспечивают уход до укоренения.
Минеральное заполнение используют, например, когда нужна поверхность без газона или условия стока не подходят для обычного озеленения. Но размер частиц, толщина заполнения и совместимость с георешёткой должны быть определены заранее. Случайный щебень, оставшийся после стройки, не всегда подходит для выбранной системы.
Внешний вид тоже стоит проверить на образце. До зарастания пластик будет виден, а при осадке заполнения часть стенок может выступить. Для доступного людям склона нужно предусмотреть безопасный подход и возможность обслуживания.
Почему сначала решают вопрос воды
Не направляйте весь сток через газон на склоне, рассчитывая только на защиту георешётки. Вода с крыши, дорожки или соседней верхней площадки создаёт сосредоточенный поток, который требует отдельного решения. Верхний перехват, лоток, водоотвод и выпуск согласуют с общей схемой участка.
Под поверхностным слоем также может двигаться вода. Если предусмотрен подстилающий материал, нужно понимать его назначение и путь выхода воды. Произвольная непроницаемая плёнка под озеленённой решёткой способна изменить работу всей конструкции.
Когда склон преобразуют в несколько уровней, выбор материала увязывают с террасированием участка. Плоская площадка, лестница, подпорная конструкция и поверхность между ними работают совместно; решётка отвечает только за свою часть этой системы.
Что проверить при выполнении работ
До засыпки проверьте подготовленную поверхность, соединения секций, крепления и узлы по краям георешётки. Полезно зафиксировать эти этапы фотографиями и сопоставить с рабочей схемой. После заполнения определить фактический шаг и длину скрытых креплений намного труднее.
- Проверьте, совпадает ли материал с согласованной спецификацией.
- Убедитесь, что секции раскрыты и соединены по инструкции системы.
- Сверьте крепления и узлы примыкания с проектом, включая верх и низ склона.
- Проверьте заполнение и его уровень, предусмотренный производителем.
- Уточните уход за растительностью и порядок осмотра после сильного дождя.
Монтажные руководства GEOWEB отдельно рассматривают подготовку, размещение секций, закрепление и заполнение.3 После засыпки ошибки в соединениях и креплениях станут незаметны, поэтому эти этапы принимают отдельно.
Для заказа укрепления склона подготовьте фотографии после осадков и данные о высоте, длине и крутизне склона. Если уже появились трещины и перемещения, сообщите о них сразу. Эти сведения помогут установить причину повреждения и подобрать способ укрепления.
